FIG. 1 シリンダヘッド カバー
FIG. 2 シリンダヘッド
FIG. 3 シリンダ
FIG. 4 クランクケース
FIG. 5 クランクケース カバー
FIG. 6 オイルポンプ
FIG. 7 クランクシャフト

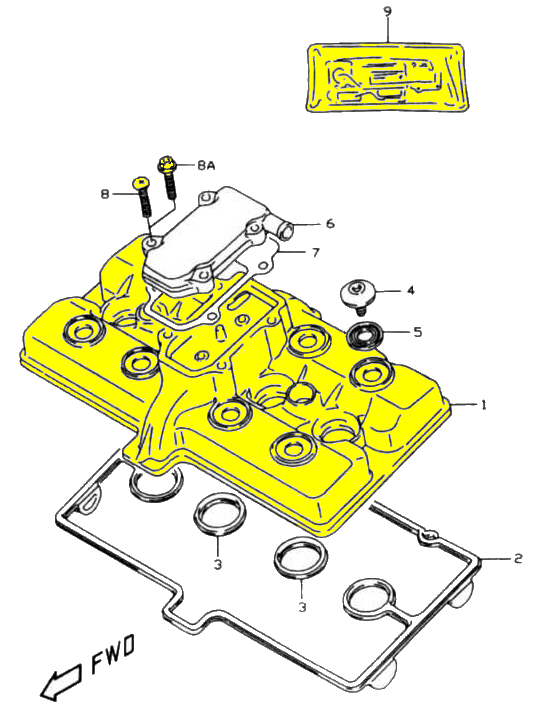

FIG.1 シリンダヘッド カバー

FIG.1
見出番号 品　　番 品　　　名 使用個数 備　　考
1-1
11171-05C02 カバー、シリンダヘッド 1 TYPE 1 ～E.NO.103001
1-2
11171-05C04
1 TYPE 1 E.NO.103002～
1-3
11171-24D00
1 TYPE M/P
1-4
11171-45D01
1 TYPE W


11171-05C01 カバー、シリンダヘッド 1
～E.NO.118136


11171-05C02 カバー、シリンダヘッド 1
E.NO.118137～
2
11173-05C00 ガスケット、ヘッドカバー、NO.1 1

3
11178-05C00 ガスケット、ヘッドカバー、NO.2 2

4
09106-07009 ボルト、7x17.5 8

5
09161-11008 ワッシャ 8

5
09161-11006 ワッシャ 8

6
11176-24D00 カバー、ブリーザ 1



11176-05C00 カバー、ブリーザ 1

7
11177-11D00 ガスケット、ブリーザカバー 1
!�11171-05C01


11177-05C01 ガスケット、ブリーザカバー 1

8
02112-06257 スクリュ 4 TYPE 1/M


02112-06258 スクリュ 4

8A
07120-06253 ボルト 4 TYPE P/W
9-1
11400-24860 ガスケットセット(AS8) 1 TYPE 1/M
9-2
11400-24863 ガスケットセット(NA) 1 TYPE P
9-3
11400-24865 ガスケットセット 1 TYPE W


11401-05811 ガスケットセット(ABS) 1



11401-05812 ガスケットセット(ABS) 1
