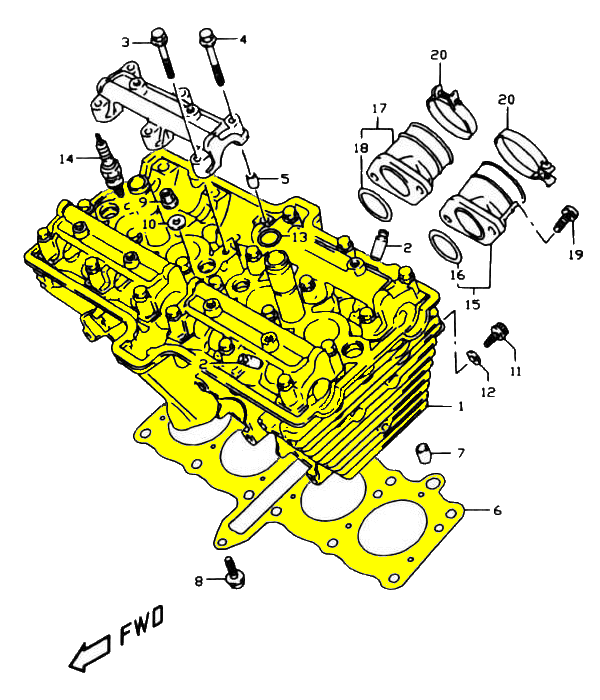

FIG.2 シリンダヘッド

FIG.2
見出番号 品　　番 品　　　名 使用個数 備　　考
1-1
11100-05C00 ヘッドアッシ、シリンダ 1 TYPE 1
1-2
11100-24D00 ヘッドアッシ、シリンダ 1 TYPE M/P/W
2
11115-05C70 ・ガイド、バルブ 16

3
09103-06135 ・ボルト、6x32 12
!�09103-06063


09103-06063 ・ボルト、6x32 12

4
09103-06026 ・ボルト、6x39 12

5
09206-08001 ・ピン、6.2x8x11 12

6-1
11141-05C02 ガスケット、シリンダヘッド 1
!�11141-05C72
6-2
11141-05C72 ガスケット、シリンダヘッド 1
OPT


11141-05C01 ガスケット、シリンダヘッド 1 TYPE H !�11141-05C02


11141-05C02 ガスケット、シリンダヘッド 1 TYPE J/K


11141-05C71 ガスケット、シリンダヘッド 1 OPT TYPE H !�11141-05C72


11141-05C72 ガスケット、シリンダヘッド 1 OPT TYPE J/K
7
04211-11149 ノックピン 2

8
01550-06253 ボルト 1
!�01517-06254


01550-06254 ボルト 1

9
09159-07008 ナット 12

10
09160-07012 ワッシャ 12

11
07120-06123 ボルト 2
!�07120-06125


07120-06125
1

12
09168-06023 ガスケット、5.8x13x1.2 2

13
09280-14011 Ｏリング、D:2.5,ID:13.8 2
!�09280-14009


09280-14009 Ｏリング、D:2.4,ID:13.8


14-1 # 09482-00408 スパークプラグ、CR7HSA(NGK) 4

14-2 # 09482-00314 スパークプラグ、U22FSR-U(DENSO) 4

14-3 # 09482-00406 スパークプラグ、CR6HSA(NGK) 4
OPT
14-4 # 09482-00485 スパークプラグ、CR8HSA(NGK) 4
OPT
14-5 # 09482-00407 スパークプラグ、U20FSR-U(DENSO) 4
OPT
14-6 # 09482-00320-111 スパークプラグ、U24FSR-U 4
OPT

# 09482-00373 スパークプラグ、L8A(NGK) 4 TYPE H

# 09482-00374-111 スパークプラグ、U24FS-C(ND) 4 TYPE H

# 09482-00404 スパークプラグ、LR8A(NGK) 4 TYPE J/K

# 09482-00405 スパークプラグ、U24FSR-C(ND) 4 TYPE J/K

# 09482-00408 スパークプラグ、CR7HSA(NGK) 4 TYPE J OPT

# 09482-00407 スパークプラグ、U20FSR-U(ND) 4 TYPE J OPT

# 09482-00406 スパークプラグ、CR6HSA(NGK) 4 TYPE J OPT

# 09482-00314 スパークプラグ、U22FSR-U(ND) 4 TYPE J OPT
15
13101-05C01 パイプ、インテーク、1-3 2
LH,MR


13110-05C01 パイプ、インテーク、1-3 2
LH,MR
16
09280-31003 ・Ｏリング 2
GSX-Rには設定なし
17
13102-05C01 パイプ、インテーク、2-4 2
ML,RH


13120-05C01 パイプ、インテーク、2-4 2
ML,RH
18
09280-31003 ・Ｏリング 2
GSX-Rには設定なし
19
02112-36163 スクリュ 8



02112-06164 スクリュ 8

20
09402-40306 クランプ 4



09402-38303 クランプ 4 TYPE H/J


09402-38306 クランプ 4 TYPE K


08321-21064 ロックワッシャ 8
ACROSSには設定なし
