FIG. 1 シリンダヘッド カバー
FIG. 2 シリンダヘッド
FIG. 3 シリンダ
FIG. 4 クランクケース
FIG. 5 クランクケース カバー
FIG. 6 オイルポンプ
FIG. 7 クランクシャフト

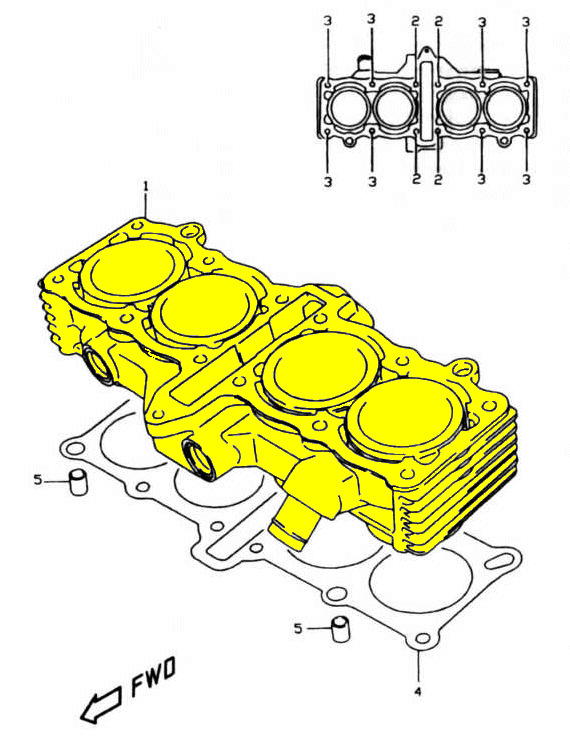

FIG.3 シリンダ

FIG.3
見出番号 品　　番 品　　　名 使用個数 備　　考
1-1 11210-05C03 シリンダ 1 TYPE 1
1-2 11210-24D01 シリンダ 1 TYPE 1

11210-05C01 シリンダ 1

2 09108-07002 スタッドボルト、7x120 4

3 09108-07003 スタッドボルト、7x128 8

4 11241-06C00 ガスケット、シリンダ 1


11241-05C00 ガスケット、シリンダ(ABS) 1

5 04211-11169 ピン 2 !�09206-11003

09206-11003 ピン 2
